材料特性 Material Characteristic
|
项 目 Items |
符号 Symbols |
试验条件 |
单 位 Unit |
材料牌号 Material |
|
|
R350R |
R500R |
||||
|
起始磁导率 Initial permeability |
μi |
f=1kHz B<0.25mT 25℃ |
|
350±20% |
450±20% |
|
饱和磁通密度 Saturation magnetic flux density |
Bs |
25 ℃ |
mT |
≥220 |
≥220 |
|
矫顽力 Coercivity |
HcB |
25 ℃ |
A/m |
≤39.7 |
≤32 |
|
表面电阻 Electrical resistivity |
R |
|
Ω |
≥108 |
≥108 |
|
居里温度 Curie temperature |
Tc |
|
℃ |
≥150 |
≥145 |
|
功率损耗 Power loss |
Pcv |
B=100mT F=16kHz 25 ℃ |
kw/m3 |
≤200 |
≤155 |
|

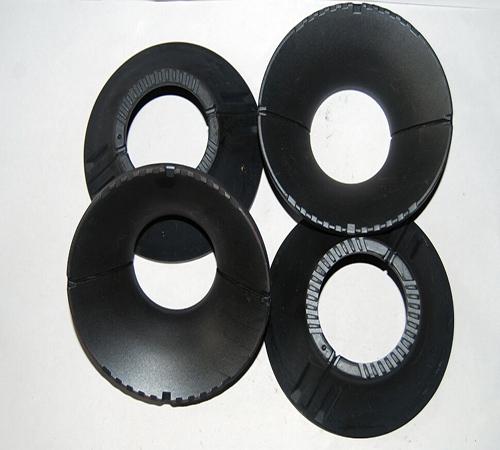

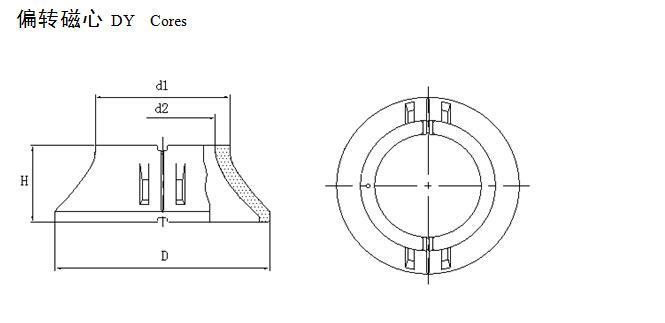

型号 Type
|
D |
d1 |
d2 |
H |
μapp |
重量Weight
|
|
PV4845 |
100±1.0 |
62±0.7 |
48±0.6 |
44±0.5 |
17.8±3.56 |
340 |
|
PV4033 |
72.5±0.8 |
56±0.60 |
39.5±0.4 |
33±0.4 |
≥8.5 |
170 |
|
PV4034 |
75±0.8 |
56±0.6 |
40±0.40 |
34±0.4 |
≥10.5 |
195 |
|
PV4335 |
84±1.0 |
54±0.6 |
43±0.5 |
35±0.5 |
≥12.6 |
195 |
|
PV4842 |
89±1.0 |
66.0±0.7 |
48.0±0.5 |
42±0.50 |
≥12 |
275 |
|
PV4743 |
89.8±1.0 |
59.8±0.7 |
46.8±0.6 |
42.5±0.5 |
13.5±2.0 |
280 |
|
PV4846K |
90±1.0 |
61±0.6 |
48.2±0.5 |
46±0.5 |
14.5±2 |
230 |
|
PV5136D |
108±1.0 |
70±0.7 |
51±0.5 |
36±0.4 |
≥10 |
350 |
|
PV3928 |
72.5±0.8 |
56±0.6 |
39.5±0.5 |
28±0.4 |
9．5―13.5 |
157 |
|
PV4032 |
72.5±0.8 |
56±0.6 |
39.5±0.5 |
32±0.4 |
13±2.6 |
175 |
|
PV4035 |
66±0.8 |
50±0.6 |
40±0.4 |
35±0.4 |
≥10 |
125 |
|
PV4742 |
89±0.9 |
60±0.6 |
46.42±0.5 |
42±0.5 |
≥10 |
250 |
|
型号 Type
|
D |
d1 |
d2 |
H |
μapp |
重量Weight
|
|
PV4742A |
89±0.9 |
60±0.6 |
46.42±0.5 |
42±0.5 |
≥10 |
250 |
|
PV4446 |
85±0.9 |
57±0.6 |
43.98±0.5 |
46±0.5 |
13..5±2.4 |
275 |
|
PV4640K |
89.8±1.0 |
59.8±0.6 |
46±0.5 |
40±0.5 |
≥10 |
230 |
|
PV5139G |
108±1.0 |
70±0.7 |
51±0.50 |
39±0.5 |
≥10 |
360 |
|
PV4846N |
90±0.9 |
61±0.6 |
48.2±0.5 |
46±0.5 |
12±2.16 |
230 |
|
PV5043 |
114±1.1 |
67±0.7 |
50±0.50 |
43±0.5 |
12.5±2.5 |
350 |
|
PV4133 |
74±0.8 |
52±0.6 |
41±0.4 |
33±0.4 |
10.5±2.5 |
150 |
|
PV4037H |
74±0.8 |
52±0.6 |
40±0.5 |
37±0.5 |
12±2.16 |
160 |
|
PV4037 |
74±0.8 |
52±0.6 |
40±0.4 |
37±0.4 |
≥9 |
150 |
|
PV4037S |
74±0.8 |
52.5±0.6 |
40.40±0.5 |
37±0.4 |
12±2.4 |
130 |
|
PV4137 |
74±0.8 |
53±0.5 |
41±0.4 |
37±0.4 |
12.5±2.4 |
160 |
|
PV5139N |
108±1.0 |
70±0.7 |
51±0.5 |
39±0.5 |
≥450μH |
370 |
|
PV5146 |
113.2±1.1 |
67±0.7 |
51±0.5 |
46±0.5 |
≥500μH |
400 |
|
PV4646B |
88±0.9 |
59.84±0.6 |
46±0.5 |
46±0.5 |
22±4.4 |
315 |
|
PV5039B |
102.3±1.0 |
64.24±0.6 |
50.5±0.5 |
38.8±0.4 |
11.2±2.24 |
300 |
|
PV4941 |
108±1.1 |
62±0.7 |
49±0.5 |
41±0.5 |
12±2.4 |
340 |
|
PV4339 |
96±1.0 |
59±0.6 |
43±0.5 |
39±0.5 |
12±2.4 |
300 |
|
PV4735 |
81.2±0.8 |
60±0.6 |
47.3±0.5 |
35.2±0.4 |
13±2.6 |
175 |
|
PV4944 |
90±1.0 |
61±0.6 |
49±0.5 |
44±0.4 |
13±2.6 |
235 |
|
PV5138 |
108±1.1 |
66±0.7 |
51±0.5 |
38±0.5 |
≥10.5 |
290 |
|
型号 Type
|
D |
d1 |
d2 |
H |
μapp |
重量Weight
|
|
PV4228 |
56±0.8 |
53±0.7 |
42±0.5 |
27.5±0.4 |
13.5±20% |
130 |
|
PV4228C |
56±0.6 |
53±0.6 |
42±0.4 |
27.5±0.4 |
≥11 |
95 |
|
PV4228C |
56±0.6 |
53±0.6 |
42±0.4 |
27.5±0.4 |
16±20% |
95 |
|
PV3839 |
69±0.7 |
51±0.6 |
37.61±0.5 |
39±0.4 |
15±3.0 |
160 |
|
PV4644 |
80.6±0.6 |
61±0.4 |
46±0.6 |
44±0.4 |
21±20% |
270 |
|
PV4337 |
95.7±0.9 |
59±0.6 |
42.8±0.4 |
37±0.4 |
12±2.4 |
140 |
|
PV5145 |
112±1.0 |
65±0.7 |
51±0.5 |
44.5±0.5 |
13±2.6 |
340 |
|
PV4228H |
72.5±0.7 |
56±0.5 |
42±0.5 |
28±0.4 |
12±2.4 |
130 |
|
PV4942 |
90±1.0 |
61±0.6 |
49±0.5 |
42±0.4 |
12±2.4 |
240 |
